Kennismaken met het toestel

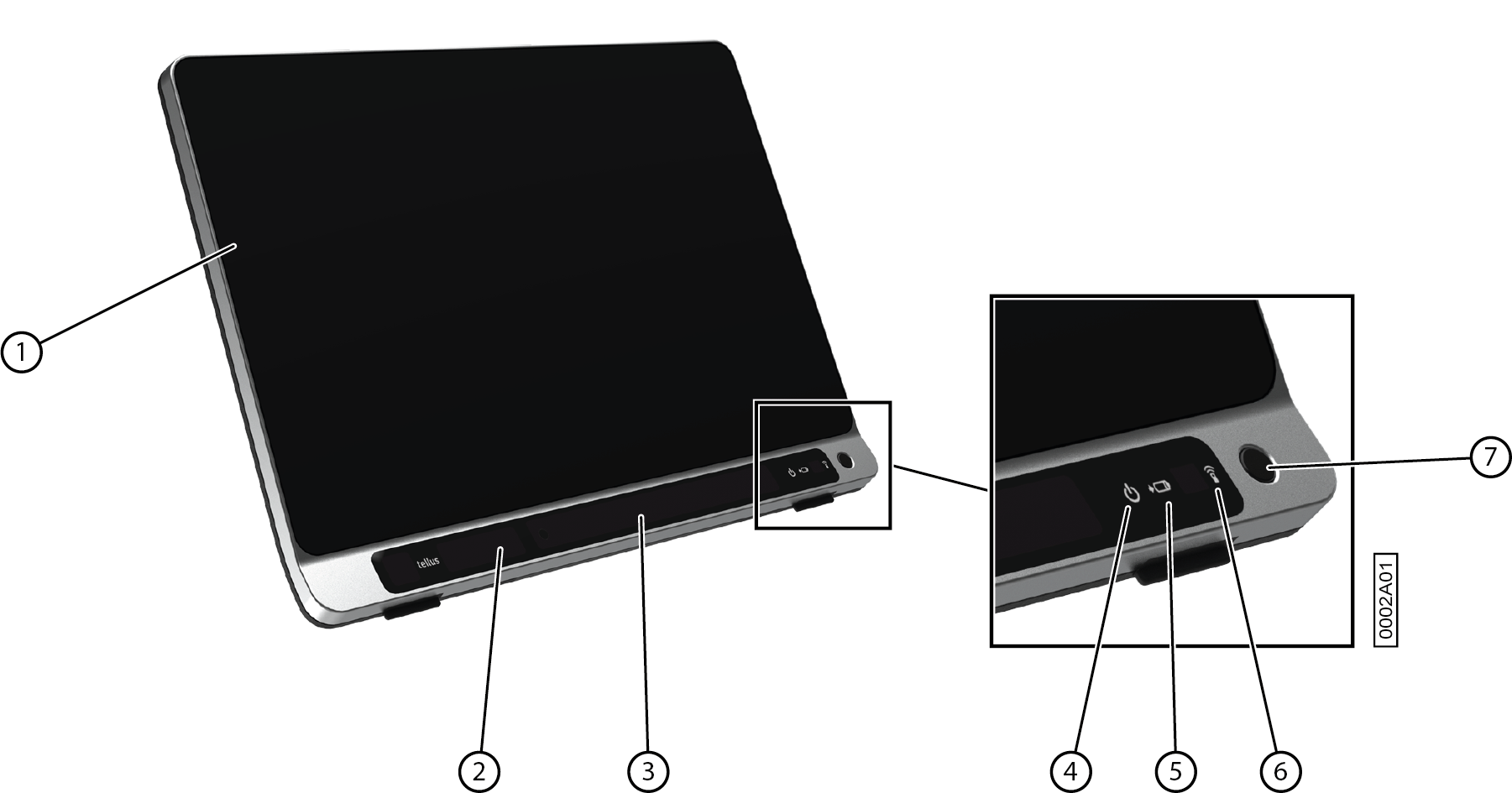

Vooraanzicht

Nr Benaming Uitleg
1 Aanraakscherm Het toestel is voorzien van een 14" aanraakscherm.
2 Webcam vooraan Het toestel is vooraan voorzien van een camera. Hiermee kan ook een foto (bijvoorbeeld een selfie) worden gemaakt.
3 Oogsturingscamera (met oogsturingsleds)

Enkel bij Tellus i6

 Detecteert de bewegingen van de ogen.
4 Aan/uit-indicator De aan/uit-indicator geeft aan in welke toestand het toestel zich bevindt:
  • snel knipperen bij opstarten
  • traag knipperen in slaapstand
5 Batterijladen-indicator De batterijladen-indicator licht op van zodra het toestel met de meegeleverde voedingsadapter wordt aangesloten op het stroomnet. Tijdens het laden kleurt de indicator oranje. De indicator wordt groen van zodra de batterij is opgeladen.
6 Infraroodontvanger De infraroodontvanger wordt gebruikt voor het aanleren van infraroodcodes.
7 Aan/uit-knop Hiermee kan het toestel aan en in slaapstand worden gezet.

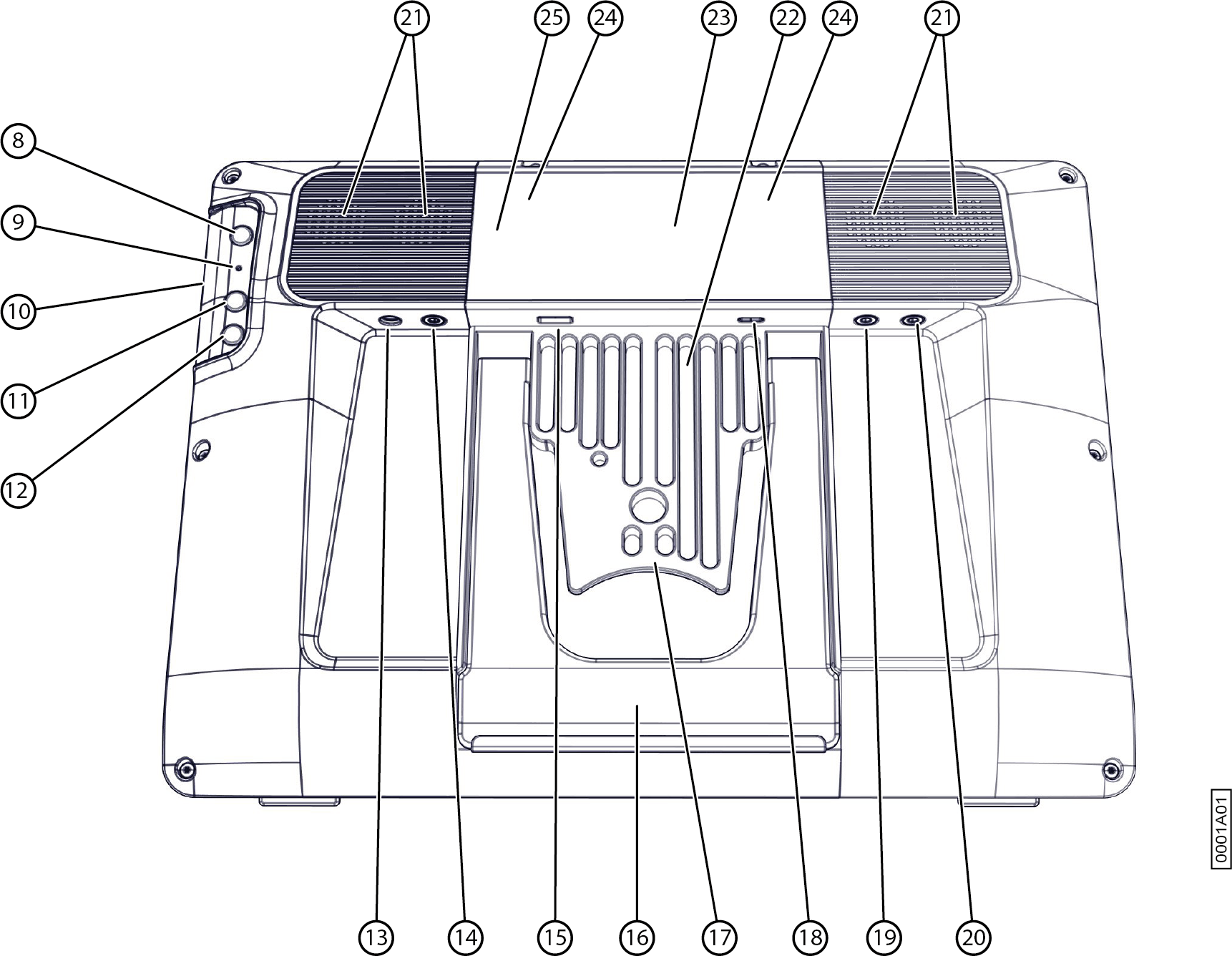

Achteraanzicht

Nr Benaming Uitleg
8 Knop Escape Deze knop is NIET programmeerbaar, maar kan wel worden uitgeschakeld. Druk deze knop kortstondig in om een rechtermuisknop te simuleren bij de eerstvolgende aanraking op het scherm. Houd deze knop 1,5 sec ingedrukt om een ESCAPE te simuleren.
9 Reset Druk deze knop in als het toestel vastloopt en niet meer bestuurbaar is. Na het indrukken zal het toestel zichzelf uitschakelen waarna het weer kan worden opgestart.
10 Microfoonopening Dit is de microfoonopening waarlangs het geluid bij opnames de interne microfoon van het toestel bereikt. Het toestel heeft 1 geïntegreerde microfoon.
11 Knop Omhoog Deze knop is programmeerbaar. Standaard zijn de volgende functies geprogrammeerd:
  • Bij kort drukken: de Windows functie Master Volume Omhoog
  • (Enkel bij Tellus i6) bij lang drukken: de Mind Expressfunctie Kalibreren. Hiermee kan je de kalibratie van de oogsturing starten.
12 Knop Omlaag Deze knop is programmeerbaar. Standaard zijn de volgende functies geprogrammeerd:
  • Bij kort drukken: de Windows functie Master Volume Omlaag
  • (Enkel bij Tellus i6) bij lang drukken: de Mind Express functie Toon de oogmonitor. Dit is een toggle functie: nogmaals lang drukken zet de functie terug uit.
13 Aansluiting voeding Via deze aansluiting kan het toestel worden opgeladen met de meegeleverde voedingsadapter.
14 Aansluiting hoofdtelefoon Via deze uitgang kan je een hoofdtelefoon koppelen aan het toestel. De luidsprekers worden niet automatisch uitgeschakeld wanneer je een hoofdtelefoon aansluit. Hoofdtelefoon en luidsprekers worden via de software bestuurd.
15 USB-3.2 GEN 1-poort Via deze USB-poort kan je USB-compatibele toestellen en randapparatuur aansluiten, zoals muis, toetsenbord, printer, ...
16 Tafelstatief Het toestel heeft een uitklapbaar statief. Het statief is ontworpen om het toestel op een ergonomische manier op tafel te plaatsen en te ondersteunen met dit statief.
17 Geïntegreerd montagesysteem Voor het monteren met DAESSY en REHADAPT systemen.
18 USB-C-poort Via de USB-C-poort kan je USB-compatibele toestellen en randapparatuur aansluiten, zoals muis, toetsenbord, printer, ... Je kan het toestel niet opladen via deze poort.
19 Aansluiting schakelaar 1 Via deze ingang kan je schakelaar 1 aansluiten.
20 Aansluiting schakelaar 2 Via deze ingang kan je schakelaar 2 aansluiten.
21 Luidsprekers Het toestel is voorzien van 4 krachtige luidsprekers.
22 Koelribben Voor warmteafvoer. Dek de koelribben niet af.
23 Meeleesscherm Hierop verschijnt de boodschap die de gebruiker laat uitspreken. Deze functie kan door de gebruiker uitgeschakeld worden.
24 Infraroodzender Hiermee kunnen infraroodsignalen worden uitgezonden om bijvoorbeeld een televisie aan te sturen.
25 Webcam achteraan Het toestel is achteraan voorzien van de TiltCam. De TiltCam wordt door Mind Express aangestuurd en bevat zoom-, tilt- en panfuncties.
